1. Tujuan [Kembali]
Mengetahui pengaruh resistansi sumber dan resistansi beban pada penguatan AC Amplifier.
2. Komponen [Kembali]
a. Sumber Tegangan AC
b. Ground
merupakan titik yang dianggap sebagai titik kembalinya arus searah atau titik kembalinya sinyal bolak balik.
c. Kapasitor
adalah komponen elektronika yang berfungsi menyimpan muatan listrik dalam jangka waktu tertentu. Satuan dari kapasitor adalah Farad.
d. Resistor
merupakan komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu
yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.
3. Materi [Kembali]
Ada dua pendekatan analisis untuk materi ini, yaitu mengganti model AC untuk FET yang diinginkan dan melakukan analisis rinci yang mirip dengan situasi bongkar, atau menerapkan persamaan dua port.
Semua persamaan dua port yang dikembangkan untuk transistor BJT berlaku untuk jaringan FET juga karena jumlah bunga ditentukan pada terminal input dan output dan bukan komponen sistem. Beberapa persamaannya di bawah ini.
Penguatan konfigurasi transistor BJT juga berlaku untuk jaringan FET. Berikut bebarapa faktanya:1. Gain terbesar dari amplifier adalah gain tanpa beban.
2. Gain yang dimuat selalu kecil dari gain tanpa beban.
3. Impedansi sumber akan selalu mengurangi perolehan keseluruhan di bawah level tanpa beban atau beban.
Beberapa konfigurasi BJT sedemikian rupa sehingga impedansi keluaran peka terhadap impedansi masukan peka terhadap beban ditrapkan. Untuk jaringan FET, bagaimanapun: Karena tingginya impedansi antara terminal gerbang dan saluran, secara umum dapat diasumsikan bahwa impedansi masukan tidak dipengaruhi oleh resistor beban dan impedansi keluaran tidak dipengaruhi oleh resistor sumber.
Dalam kondisi tertentu, resistansi sumber mungkin dapat memengaruhi resistansi keluaran atau resistansi beban dapat memengaruhi impedansi input. Secara umum,isolasi tinggi yang disediakan antara gerbang dan saluran pembuangan atau terminal sumber, persamaan umum untuk penguatan yang dimuat kurang kompleks daripada yang ditemui untuk transistor BJT. Ingatlah bahwa arus basis menyediakan hubungan langsung antara sirkuit input dan output dari setiap konfigurasi transistor BJT.
Mendemotrasikan setiap pendekatan, periksa konfigurasi self-bias dari gambar 8.45 dengan resistansi sumber yang di bypass. Mengganti model ekuivalen AC untuk hasil JFET dalam konfigurasi gambar 8.46.
Perhatikan bahwa resistor beban muncul secara paralel dan resistansi sumber Rsig muncul secara seri dengan resistansi gerbang R. Maka, untuk penguatan tegangan keseluruhan :
Impedansi keluaran sama dengan yang diperoleh untuk situasi tanpa beban tanpa sumber perlawanan:
Impedansi input tetap sebagai :
sebagian besar aplikasi dimana Rg >> Rsig dan Rd II Rl << rd menghasilkan
4. Example [Kembali]
5. Problem [Kembali]

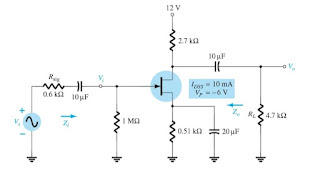

1. Dari gambar berikut. Tentukan
a. Nilai Avnl, Zi, dan Zo
b. Nilai Avl dan Avs
c. Ubah Rsig menjadi 10 kilo ohm dan hitung Avl dan Avs
Solusi:
a.
b.
6. Pilihan Ganda [Kembali]
7. Rangkaian dan Table [Kembali]
8. Link Download [Kembali]
