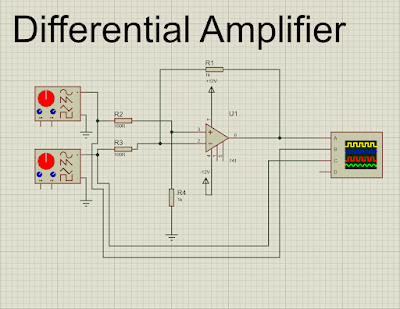

Differential Amplifier

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

4. Example

1. Tujuan [Kembali]

a. Mengetahui apa itu OrCAD pada PSpice
b. Mengetahui Komponen OrCAD pada PSpice
c. Mengetahui langkah penggunaa OrCAD pada PSpice
d. Mengetahui analisis pada PSpice

2. Komponen [Kembali]

a. Transistor

merupakan sebuah alat semikonduktor yang dapat dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

b. Resistor

merupakan komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika

c. Ground

merupakan titik yang dianggap sebagai titik kembalinya arus searah atau titik kembalinya sinyal bolak balik.

d. Tegangan

merupakan suatu energi listrik yang mengalir secara merata setiap saat.

3. Materi [Kembali]

Cadence OrCAD merupakan prosedur untuk memperoleh karakteristik transistor menggunakan Windows PSpice yang harus diperiksa. Transistor terdapat di pustaka EVAL dan dimulai dengan huruf Q. Pustaka tersebut mencakup dua transistor npn, dua transistor pnp, dan dua konfigurasi Darlington.
Fakta bahwa ada serangkaian kurva yang ditentukan oleh level IB akan mengharuskan sapuan nilai IB (sapuan bersarang) terjadi dalam sapuan tegangan kolektor-ke-emitor. Namun, ini tidak diperlukan untuk diode karena hanya akan menghasilkan satu kurva

Pada gambar 3.34. Jaringan digunakan untuk mendapatkan karakteristik kolektor dari transistor Q2N2222. Jaringannya dibuat menggunakan prosedur yang sama pada materi Aplikasi Dioda.

Tegangan Vcc akan membentuk sapuan utama, sedangkan Vbb akan menentukan sapuan bersarang. Untuk referensi di masa mendatang, perhatikan panel di kanan atas bilah menu dengan kontrol gulir saat membangun jaringan. Opsi ini memungkinkan kita untuk mengambil elemen yang telah digunakan sebelumnya. Misalnya, jika Anda menempatkan rsistor beberapa elemen yang lalu, cukup kembali ke bilah gulir dan gulir hingga resistor R muncul. Klik lokasi sekali dan resistor akan muncul di layar.

Setelah jaringan ditetapkan seperti gambar 3.34, pilih kunci Profil Simulasi Baru dan masukan OrCAD3-1 sebagai nama. Kemudian pilih Buat untuk mendapatkan kotak dialog Pengaturan Simulasi. Jenis Analisis akan di DC Sweep, dengan Variable Sweep menjadi Sumber Tegangan. Masukan Vcc sebagai nama sumber tegangan sapuan dan pilih Linear untuk sapuan. Nilai Mulai adalah 0 V, nilai Akhir adalah 10 V, dan kenaikan sebesar 0,01 V.

Penting untuk tidak memilih x di sudut kanan atas kotak untuk meninggalkan kontrol pengaturan. Pertama-tama kita harus memasukkan variabel sapuan bersarang dengan memilih sapuan sekunder dan memasukan Vbb sebagai sumber tegangan yang akan di sapu. Sekali lagi, ini akan menajadi sapuan Linear. Nilai Vbe sebesar 0,7 V.

Jika nilai Akhir adalah 10,7 V sesuai dengan arus 100 mikro A. Kenaikan diatur pada 2 V, sesuai dengan perubahan arus berbasis 20 mikro A. Kedua sapuan sekarang disetel, tetapi sebelum meninggalkan kotak dialog pastikan kedua sapuan diaktifkan dengan mencentang kotak di sebelah setiap sapuan. Seringkali setelah memasuki sapuan kedua, pengguna gagal membuat sapuan kedua sebelum meninggalkan kotak dialog. Setelah keduanya dipilih, Jalankan PSpice. Hasilnya akan berupa grafik dengan tegangan Vcc bervariasi dengan 0 V ke 10 V.

Untuk membuat kurva, terapkan urutan Trace-Add. Trace untuk mendapatkan kotak dialog Add Trace, Pilih IC (Q1), arus kolektor transisto untuk sumbu vertikal. Lalu OK, dan karakteristik akan mucul. Sayangnya, bagaimanapun mereka meluas dari -10 mA hingga +20 mA pada sumbu vertikal. Ini dapat diperbaiki dengan urutan Plot-Axix Settings,yang lagi-lagi akan menghasilkan koak dialog Axis Settings. Pilih Y-Axis dan di bawah Rentang Data pilih Ditentukan Pengguna dan tetapkan rentang sebagai 0-20 mA. OK, dan plot dari gambar 3.35 akan muncul. Label pada plot dapat ditambah menggunakan versi produksi sion dari OrCAD.

Seperti dioda, parameter di bagian perangkat lainnya akan memiliki efek nyata pada kondisi pengeoperasian. Jika kita kembali ke spesifikasi transistor menggunakan Edit-Spice Model untuk mendapatkan kontak dialog Demo Editor Model PSpice, kita harus menghapus nilai Bf. Pastikan untuk meninggalkan tanda kurung di sekitar Bf selama proses penghapusan. Ketika Anda keluar dari kontak dialog Model Editor/16.3 akan muncul untuk meminta Anda menyimpan perubahan. Itu disimpan sebagai OrCAD 3-1 dan sirkuit disimulasikan lagi untuk mendapatkan karakteristik gambar 3.36.

Perhatikan dahulu bahwa kurva semuanya horizontal, artinya elemen tersebut tidak memiliki resesif apa pun karakteristiknya. Selain itu, jarak yang sama dari seluruh kurva mengungkapkan bahwa beta adalah sama dimana-mana.

Nilai sebenarnya dari analisis di atas adalah unuk mengenali bahwa meskipun beta mungkin tersedia, kinerja sebenarnya dari perangkat akan sangat bergantung pada parameter lainnya. Asumsikan perangkat ideal selalu merupakan titik awal yang baik, tetapi jaringan yang sebenarnya menyediakan sebuah rangkaian hasil yang berbeda.

Simulasi dengan PSpice memungkinkan kita untuk melakukan analisis-analisis DC bias, DC sweep, AC analysis, dan transient.

4. Example [Kembali]

1. Diketahui nilai awal Vbb sebesar 2,7 V dan hambatan Rb sebesar 100 kilo ohm. Berapakah besar arus awalnya?
