1. Kondisi[Kembali]

Modul 1 Percobaan 3 Kondisi 3

Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 260 uF dan resistor sebesar 2 kΩ

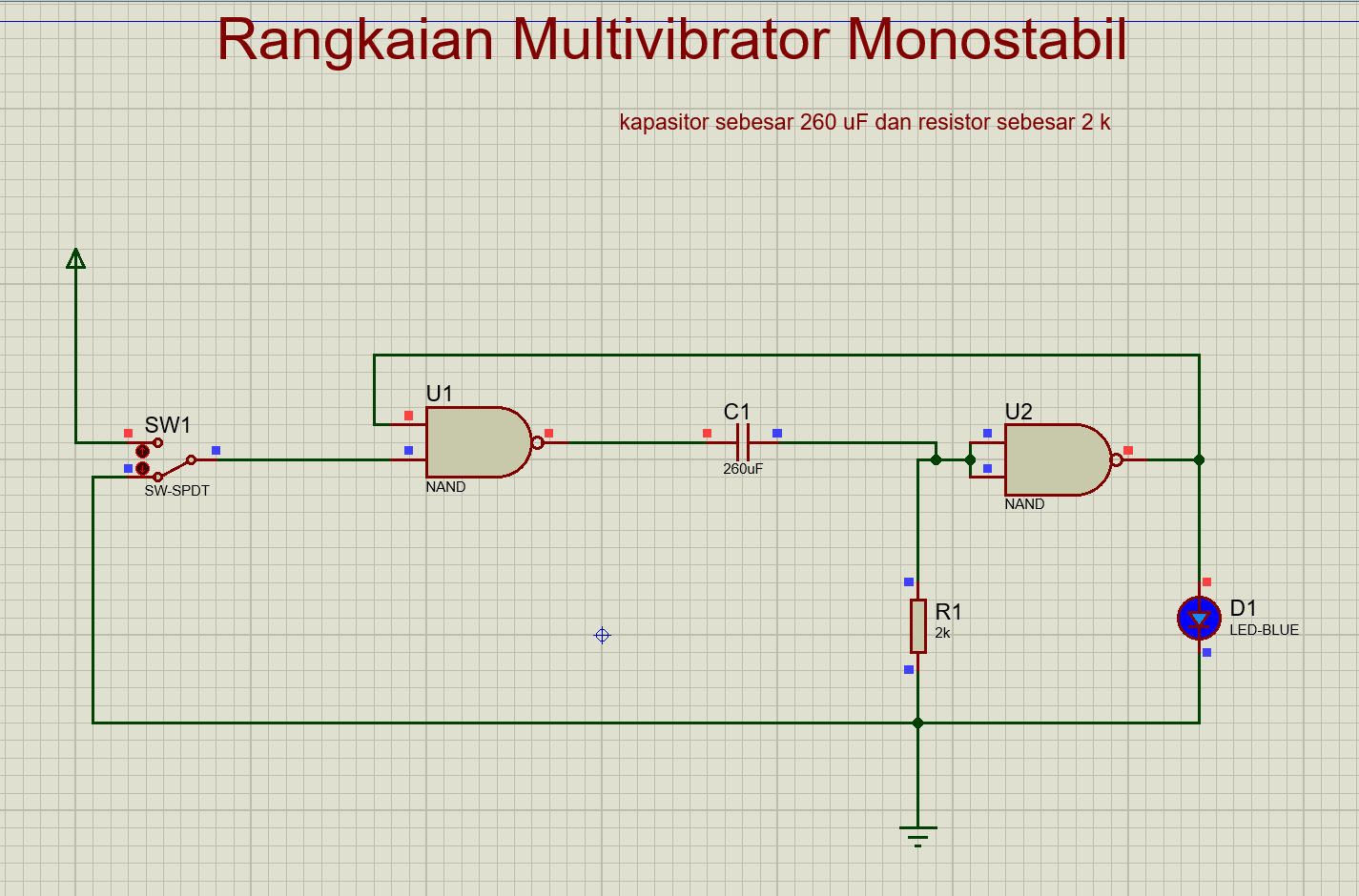

2. Gambar Rangkaian Simulasi[Kembali]



3. Video Simulasi[Kembali]



4. Prinsip Kerja Rangkaian[Kembali]

Multivibrator Monostabil adalah sebuah rangkaian elektronik yang memiliki satu keadaan stabil dan satu keadaan tidak stabil. Rangkaian ini hanya berubah ke keadaan tidak stabil ketika diberikan trigger, dan akan kembali ke keadaan stabil setelah periode waktu tertentu yang ditentukan oleh rangkaian RC (Resistor-Capacitor). Waktu selama rangkaian berada dalam keadaan tidak stabil dikenal sebagai waktu kuasi stabil, di mana rangkaian akan kembali ke keadaan stabil setelah waktu yang telah ditentukan.

Dalam rangkaian input yang dihubungkan ke Vcc akan berlogika 1, sedangkan input yang dihubungkan ke ground akan berlogika 0. Ketika saklar SPDT (switch) diaktifkan, ia akan memberikan sinyal pemicu ke gerbang logika NAND. Pemicu ini akan mengubah keadaan stabil rangkaian menjadi keadaan kuasi stabil, yang mengakibatkan LED padam selama waktu tertentu. Setelah waktu kuasi stabil berakhir, rangkaian akan kembali ke keadaan stabil dan LED akan menyala kembali. Waktu di mana LED padam bergantung pada konstanta waktu dari rangkaian RC, yang menentukan durasi rangkaian berada dalam keadaan kuasi stabil sebelum kembali ke keadaan stabil.

5. Link Download[Kembali]

Link download rangkaian [klik di sini]

Link download HTML [klik di sini]

Datasheet NAND [klik di sini]

Datasheet LED [klik di sini]

Datasheet Potensiometer [klik di sini]

Datasheet Kapasitor [klik di sini]
